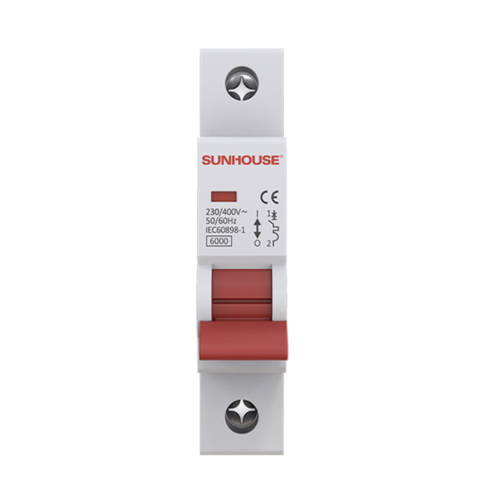

Cầu dao tự động 1 cực 25A Sunhouse SHE-B-C68N/1025 – MCB bảo vệ quá tải, ngắn mạch

Cầu dao tự động 1 cực 25A Sunhouse SHE-B-C68N/1025 là thiết bị đóng ngắt MCB dùng trong mạng điện dân dụng. Sản phẩm có chức năng tự động ngắt mạch khi xuất hiện quá dòng, quá tải hoặc ngắn mạch, qua đó hỗ trợ bảo vệ dây dẫn và thiết bị điện trên nhánh mạch.

Giới thiệu cầu dao tự động 1 cực 25A Sunhouse SHE-B-C68N/1025

Sunhouse SHE-B-C68N/1025 thuộc dòng MCB, thường được gọi là aptomat tép. Thiết bị có cấu hình 1P, dòng điện định mức 25A và điện áp định mức 220V/50Hz, phù hợp với một số mạch điện xoay chiều một pha khi được tính toán tải và lựa chọn dây dẫn tương ứng

Đặc điểm nổi bật của cầu dao Sunhouse SHE-B-C68N/1025

Hỗ trợ bảo vệ quá dòng và quá tải

Khi dòng điện duy trì vượt quá khả năng làm việc của nhánh mạch, MCB có thể tự động ngắt nhằm hạn chế tình trạng dây dẫn và thiết bị điện bị phát nhiệt kéo dài.

Mức 25A là dòng điện định mức của thiết bị, không nên hiểu là MCB luôn ngắt ngay khi dòng điện vừa chạm 25A. Thời gian tác động thực tế còn phụ thuộc mức quá dòng và đặc tuyến bảo vệ.

Bảo vệ khi xảy ra ngắn mạch

Sunhouse SHE-B-C68N/1025 hỗ trợ ngắt mạch khi phát hiện dòng ngắn mạch tăng cao. Tính năng này góp phần hạn chế hư hỏng dây dẫn, thiết bị và nguy cơ phát nhiệt tại khu vực xảy ra sự cố.

Khả năng cắt ngắn mạch định mức chưa được SUNHOUSE công bố trên trang sản phẩm. Khi thiết kế hệ thống điện, cần kiểm tra thông số được in trực tiếp trên thiết bị hoặc tài liệu kỹ thuật trước khi lựa chọn.

Cấu hình 1 cực phù hợp mạch điện một pha

Thiết kế 1P cho phép MCB đóng hoặc ngắt một dây dẫn, thông thường là dây pha. Cấu hình này thường được sử dụng để bảo vệ từng nhánh tải trong hệ thống điện dân dụng.

MCB 1 cực không đồng thời ngắt cả dây pha và dây trung tính. Việc chọn thiết bị 1P, 1P+N hay 2P cần căn cứ vào thiết kế của từng hệ thống.

Vỏ cách điện, cách nhiệt

Theo SUNHOUSE, sản phẩm có lớp vỏ bao bọc với khả năng cách điện và cách nhiệt. Kết cấu này hỗ trợ bảo vệ các bộ phận đóng cắt bên trong và giảm nguy cơ tiếp xúc trực tiếp trong điều kiện thiết bị được lắp đúng kỹ thuật.

Không nên sử dụng các cụm từ như “an toàn tuyệt đối”, bởi hiệu quả bảo vệ còn phụ thuộc cách đấu nối, tiết diện dây, môi trường lắp đặt và tình trạng của toàn bộ hệ thống điện.

Tay gạt thuận tiện đóng ngắt thủ công

Thanh gạt có kích thước phù hợp, hỗ trợ người dùng nhận biết trạng thái và thực hiện thao tác đóng hoặc ngắt mạch bằng tay. Cơ cấu tiếp điểm được thiết kế đóng ngắt dứt khoát khi đạt đủ lực tác động.

Kích thước module 18mm gọn gàng

Độ dày 18mm giúp cầu dao Sunhouse SHE-B-C68N/1025 tiết kiệm diện tích trong tủ điện. Kiểu dáng nhỏ gọn cũng thuận tiện khi bố trí nhiều MCB cho các nhánh tải riêng biệt.

Thông số kỹ thuật của Sunhouse SHE-B-C68N/1025

SUNHOUSE chưa công bố trên trang sản phẩm các thông tin về khả năng cắt ngắn mạch, đường cong tác động, tiêu chuẩn áp dụng, cấp bảo vệ IP hoặc thời hạn bảo hành. Những thông số này cần được kiểm tra trên nhãn thiết bị, bao bì hoặc tài liệu kỹ thuật trước khi lắp đặt.

Ứng dụng của cầu dao tự động Sunhouse SHE-B-C68N/1025

Thiết bị có thể được cân nhắc cho:

• Nhánh ổ cắm hoặc thiết bị điện có dòng tải phù hợp.
• Hệ thống điện trong nhà ở, căn hộ và phòng trọ.
• Văn phòng, cửa hàng hoặc công trình dân dụng nhỏ.
• Tủ điện phân phối và tủ điện âm tường.
• Mạch điện xoay chiều một pha sử dụng điện áp 220V/50Hz.

Không nên lựa chọn MCB chỉ dựa vào tổng công suất thiết bị. Dòng định mức 25A phải phù hợp với tiết diện, vật liệu, phương pháp đi dây, nhiệt độ môi trường và khả năng chịu tải của dây dẫn.

Vì sao nên chọn cầu dao Sunhouse SHE-B-C68N/1025?

Phân biệt MCB với cầu dao chống rò điện

Sunhouse SHE-B-C68N/1025 là MCB nên chức năng chính là bảo vệ quá dòng, quá tải và ngắn mạch. Sản phẩm không được công bố là RCCB hoặc RCBO và không nên xem là thiết bị chống dòng rò hay chống điện giật.

Nếu mạch điện cần bảo vệ dòng rò, đặc biệt tại phòng tắm, máy nước nóng hoặc khu vực ẩm ướt, cần bổ sung RCCB/RCBO có thông số phù hợp theo thiết kế của người có chuyên môn.

Lưu ý khi lựa chọn và lắp đặt

• Ngắt hoàn toàn nguồn điện trước khi thi công.
• Nên để thợ điện hoặc kỹ thuật viên có chuyên môn thực hiện lắp đặt.
• Không mặc định MCB 25A phù hợp với mọi nhánh điện.
• Chọn dây dẫn có khả năng chịu tải phù hợp với thiết bị bảo vệ.
• Dây pha phải được đấu qua MCB theo sơ đồ và hướng dẫn kỹ thuật.
• Siết đầu nối đúng lực để tránh tiếp xúc lỏng gây phát nhiệt.
• Không lắp ở nơi ẩm ướt, ngập nước hoặc gần nguồn nhiệt cao nếu không có tủ bảo vệ phù hợp.
• Không tự ý giữ tay gạt ở trạng thái đóng khi MCB liên tục nhảy.
• Nếu thiết bị ngắt nhiều lần, cần kiểm tra tải, dây dẫn và nguy cơ ngắn mạch trước khi đóng điện trở lại.
• Không dùng MCB này thay thế cho thiết bị chống dòng rò.
• Kiểm tra khả năng cắt ngắn mạch và các ký hiệu in trên thân trước khi đưa vào vận hành.

Kết luận

Cầu dao tự động 1 cực 25A Sunhouse SHE-B-C68N/1025 là MCB nhỏ gọn, hỗ trợ bảo vệ mạch điện trước quá dòng, quá tải và ngắn mạch. Sản phẩm có cấu hình 1P, điện áp định mức 220V/50Hz và bề rộng module 18mm, phù hợp với một số nhánh điện dân dụng được tính toán đúng kỹ thuật.

Để thiết bị phát huy hiệu quả, người dùng cần lựa chọn theo tải thực tế, tiết diện dây và khả năng cắt ngắn mạch. Việc lắp đặt nên do người có chuyên môn thực hiện; đồng thời cần dùng thêm RCCB hoặc RCBO nếu hệ thống yêu cầu bảo vệ dòng rò.
