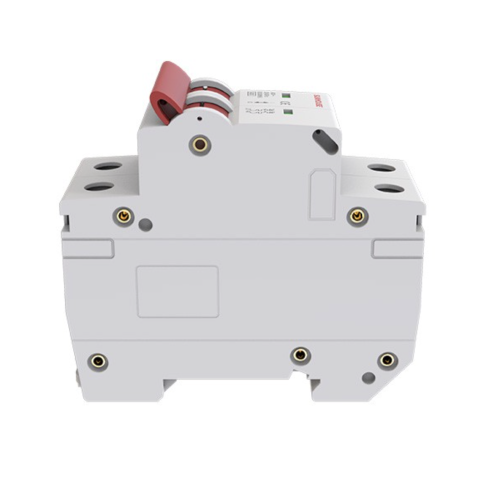

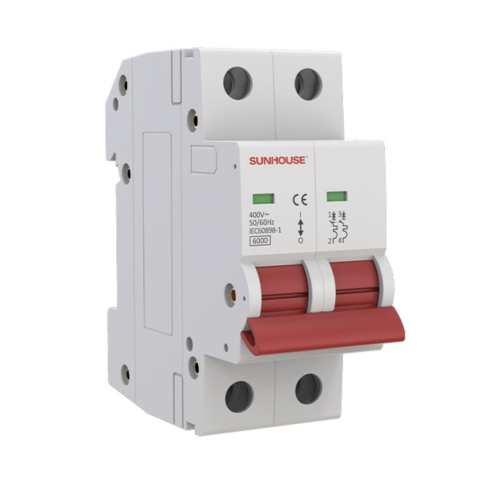

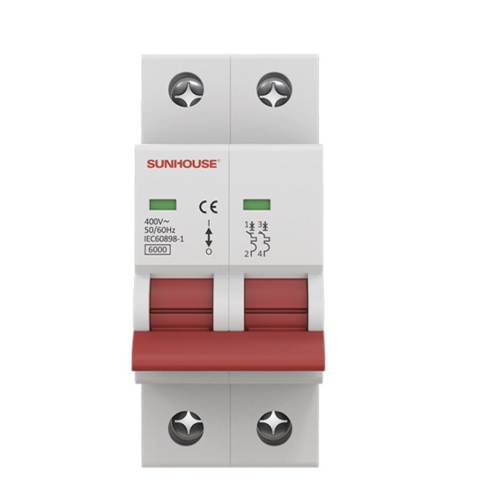

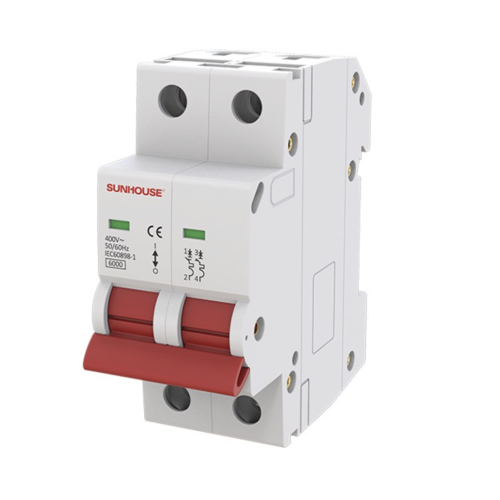

Cầu dao tự động 2 cực 32A Sunhouse SHE-B-C68N/2032 – MCB bảo vệ quá tải, ngắn mạch

Cầu dao tự động 2 cực 32A Sunhouse SHE-B-C68N/2032 là MCB dùng để đóng ngắt và bảo vệ mạch điện dân dụng trước hiện tượng quá dòng, quá tải hoặc ngắn mạch. Thiết bị có dòng điện định mức 32A, cấu hình 2P và kích thước tiêu chuẩn, thuận tiện bố trí trong tủ điện.

Giới thiệu cầu dao tự động Sunhouse SHE-B-C68N/2032

Sunhouse SHE-B-C68N/2032 thuộc nhóm MCB — cầu dao tự động dạng tép dành cho mạch điện hạ áp. Khi dòng điện vượt quá giới hạn làm việc theo đặc tính bảo vệ của thiết bị, MCB sẽ tác động ngắt mạch nhằm hạn chế dây dẫn và thiết bị điện bị quá nhiệt hoặc hư hỏng.

Đặc điểm nổi bật

Bảo vệ mạch điện khi quá tải

Khi tổng công suất thiết bị khiến dòng điện duy trì vượt khả năng cho phép, MCB sẽ ngắt theo đặc tuyến thời gian–dòng điện. Cơ chế này giúp hạn chế tình trạng dây dẫn nóng kéo dài, suy giảm lớp cách điện hoặc làm hỏng thiết bị.

Cần lưu ý, thông số 32A là dòng điện định mức, không có nghĩa MCB luôn ngắt tức thời ngay khi dòng điện vừa đạt 32A. Thời gian tác động còn phụ thuộc mức quá dòng và đường cong đặc tính của thiết bị.

Bảo vệ khi xảy ra ngắn mạch

SHE-B-C68N/2032 có chức năng ngắt mạch khi xuất hiện dòng ngắn mạch lớn, góp phần cô lập sự cố và giảm nguy cơ hư hại lan rộng trong hệ thống điện. MCB phải được phối hợp đúng với tiết diện dây dẫn, tải sử dụng và khả năng chịu dòng của mạch.

Thiết kế 2 cực đóng ngắt đồng thời

Cấu hình 2P cho phép đóng hoặc ngắt đồng thời hai dây dẫn. Trong mạng điện một pha dân dụng, thiết bị thường được dùng để cô lập cả dây pha và dây trung tính, giúp việc kiểm tra hoặc bảo trì mạch thuận tiện hơn.

Không nên diễn giải “2P” thành “2 pha”: đây là số cực đóng cắt, không phải mặc nhiên xác định hệ thống điện hai pha.

Vỏ cách điện, cách nhiệt

Theo công bố của nhà sản xuất, thiết bị có lớp vỏ bao bọc cách điện và cách nhiệt. Kết cấu kín gọn giúp bảo vệ các bộ phận đóng cắt bên trong, đồng thời hỗ trợ bố trí thiết bị trong tủ điện dân dụng.

Tay gạt dễ thao tác

Tay gạt cho phép người dùng nhận biết trạng thái đóng hoặc ngắt và cô lập mạch thủ công khi cần. Tuy nhiên, thao tác trong tủ điện chỉ nên thực hiện khi tay khô, khu vực khô ráo và không có dấu hiệu cháy, phóng điện hoặc chạm chập.

Kích thước nhỏ gọn

Với chiều rộng 36mm, sản phẩm tương đương hai mô-đun MCB tiêu chuẩn, phù hợp lắp trên thanh ray trong tủ điện tổng, tủ điện tầng hoặc hộp điện nhánh.

Thông số kỹ thuật

Nhà sản xuất chưa công bố rõ trên trang sản phẩm các thông tin như khả năng cắt ngắn mạch, đường cong tác động, tiêu chuẩn áp dụng và cấp bảo vệ IP. Khi thiết kế hệ thống điện, nên kiểm tra thêm trên thân MCB, bao bì hoặc tài liệu kỹ thuật đi kèm.

Ứng dụng phù hợp

Cầu dao 2 cực 32A có thể được cân nhắc cho:

• Mạch tổng hoặc mạch nhánh điện một pha.
• Mạch cấp điện cho nhóm ổ cắm hoặc thiết bị có tải phù hợp.
• Tủ điện gia đình, cửa hàng và công trình dân dụng.
• Mạch cần cô lập đồng thời dây pha và dây trung tính.

Việc sử dụng cho bình nóng lạnh, điều hòa, bếp điện hoặc thiết bị công suất lớn phải căn cứ vào công suất thực tế, dòng khởi động, tiết diện dây dẫn và yêu cầu của nhà sản xuất thiết bị.

Vì sao nên chọn Sunhouse SHE-B-C68N/2032?

Phân biệt MCB 2P với cầu dao chống rò

SHE-B-C68N/2032 là MCB, không thay thế chức năng phát hiện dòng điện rò của RCCB hoặc RCBO. Những khu vực có nguy cơ ẩm ướt hoặc thiết bị tiếp xúc trực tiếp với người dùng nên được bổ sung giải pháp chống rò phù hợp theo thiết kế điện.

Lưu ý khi lựa chọn và lắp đặt

• Không chọn MCB 32A chỉ dựa vào tổng công suất tải; cần kiểm tra cả tiết diện và khả năng chịu dòng của dây dẫn.
• Xác minh khả năng cắt ngắn mạch phù hợp với dòng sự cố dự kiến tại vị trí lắp.
• Siết đầu nối đúng lực, tránh tiếp xúc lỏng gây phát nhiệt.
• Lắp trong tủ điện khô ráo, có che chắn và khoảng cách phù hợp.
• Không tự ý tăng dòng định mức MCB khi thiết bị thường xuyên nhảy.
• Nếu MCB ngắt lặp lại, cần tìm nguyên nhân quá tải hoặc chạm chập trước khi đóng điện lại.
• Nên giao việc tính toán và lắp đặt cho thợ điện có chuyên môn.

Kết luận

Cầu dao tự động 2 cực 32A Sunhouse SHE-B-C68N/2032 là lựa chọn đáng cân nhắc cho các mạch điện một pha cần đóng ngắt hai cực và bảo vệ trước quá tải, quá dòng, ngắn mạch. Để hệ thống vận hành đúng và an toàn, sản phẩm cần được lựa chọn đồng bộ với dây dẫn, đặc điểm phụ tải và thiết bị chống rò thích hợp.
