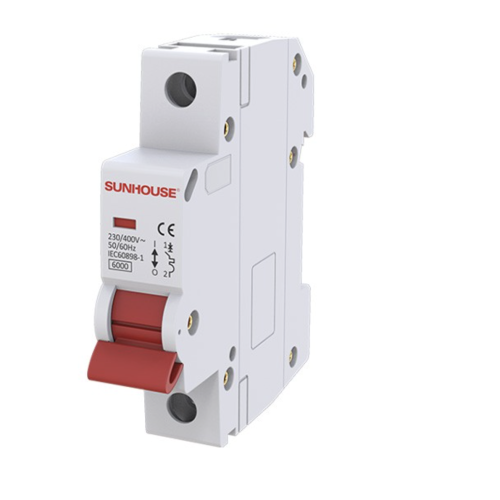

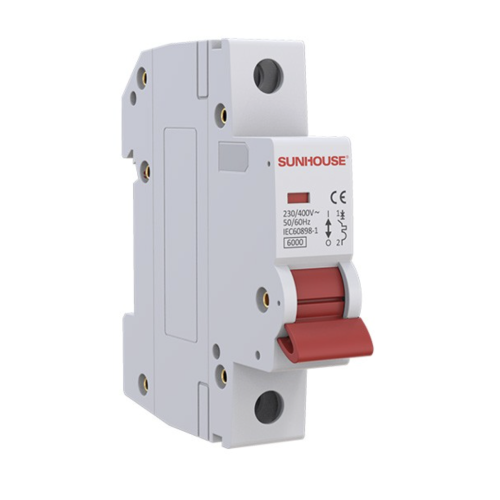

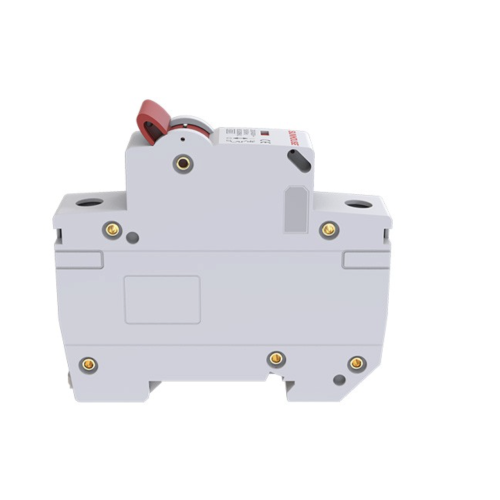

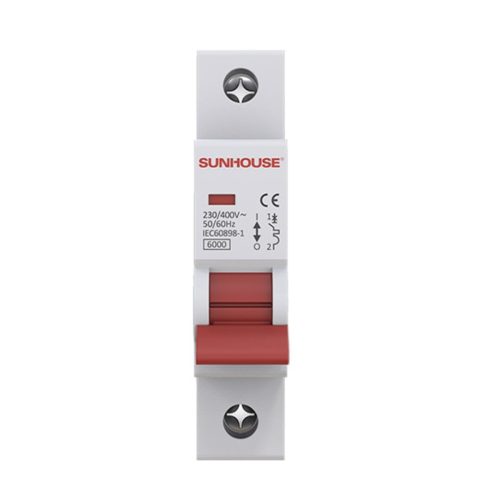

Cầu dao tự động 1 cực 32A Sunhouse SHE-B-C68N/1032 – MCB bảo vệ quá tải, ngắn mạch

Cầu dao tự động 1 cực 32A Sunhouse SHE-B-C68N/1032 là thiết bị đóng ngắt thuộc dòng MCB, thường được gọi là aptomat tép. Sản phẩm hỗ trợ bảo vệ dây dẫn và thiết bị điện khi xảy ra quá dòng, quá tải hoặc ngắn mạch trong hệ thống điện dân dụng.

Giới thiệu cầu dao tự động 1 cực 32A Sunhouse SHE-B-C68N/1032

Sunhouse SHE-B-C68N/1032 có cấu hình 1 cực, dòng điện định mức 32A và điện áp định mức 220V/50Hz. Sản phẩm phù hợp với một số nhánh điện xoay chiều một pha khi được lựa chọn đúng theo công suất tải, tiết diện dây dẫn và điều kiện lắp đặt.

Đặc điểm nổi bật của Sunhouse SHE-B-C68N/1032

Hỗ trợ bảo vệ quá dòng và quá tải

Khi dòng điện vượt quá khả năng làm việc cho phép của nhánh mạch, MCB có thể tự động ngắt để hạn chế tình trạng dây dẫn phát nhiệt kéo dài. Cơ chế này góp phần bảo vệ dây điện và các thiết bị kết nối phía sau cầu dao.

Thông số 32A là dòng điện định mức, không có nghĩa thiết bị luôn ngắt ngay khi dòng điện vừa đạt mức này. Thời gian tác động thực tế còn phụ thuộc mức quá dòng và đặc tuyến bảo vệ của MCB.

Bảo vệ mạch khi xảy ra ngắn mạch

Sunhouse SHE-B-C68N/1032 được công bố có khả năng bảo vệ ngắn mạch. Khi dòng sự cố tăng cao, thiết bị thực hiện ngắt mạch nhằm hạn chế tác động nhiệt và điện lên hệ thống.

SUNHOUSE chưa công bố khả năng cắt ngắn mạch định mức trên trang sản phẩm. Vì vậy, người dùng cần kiểm tra ký hiệu in trên thân MCB, bao bì hoặc tài liệu kỹ thuật trước khi lựa chọn cho từng công trình.

Cấu hình 1P dành cho một dây dẫn

Thiết kế 1P cho phép thiết bị đóng hoặc ngắt một dây dẫn, thông thường là dây pha trong mạch điện một pha. Cấu hình này phù hợp để phân chia và bảo vệ từng nhánh tải riêng trong tủ điện.

MCB 1 cực không đồng thời ngắt cả dây pha và dây trung tính. Việc chọn loại 1P, 1P+N hay 2P cần dựa trên sơ đồ và yêu cầu bảo vệ của hệ thống.

Vỏ cách điện và cách nhiệt

Theo nhà sản xuất, cầu dao có lớp vỏ bao bọc với khả năng cách điện, cách nhiệt. Vỏ thiết bị hỗ trợ bảo vệ cơ cấu đóng cắt bên trong và hạn chế tiếp xúc trực tiếp khi MCB được lắp đúng trong tủ điện.

Không nên diễn đạt sản phẩm là “an toàn tuyệt đối”, bởi mức độ an toàn còn phụ thuộc chất lượng thi công, tiết diện dây, lực siết đầu nối, môi trường và thiết bị bảo vệ bổ sung.

Cơ cấu đóng ngắt dứt khoát

Tiếp điểm bên trong được thiết kế đóng hoặc ngắt khi đạt đủ lực tác động, giúp quá trình chuyển trạng thái diễn ra dứt khoát. Tay gạt bằng vật liệu cách điện có kích thước vừa vặn, thuận tiện thao tác thủ công.

Kích thước nhỏ gọn

Bề rộng 18mm giúp sản phẩm chiếm ít không gian trong tủ điện dạng module. Kích thước gọn cũng thuận tiện khi cần lắp nhiều MCB cho các nhánh điện khác nhau.

Thông số kỹ thuật của Sunhouse SHE-B-C68N/1032

SUNHOUSE hiện công bố điện áp định mức là 220V/50Hz, không phải dải 220–240V. Trang sản phẩm cũng chưa thể hiện thời hạn bảo hành, khả năng cắt ngắn mạch, đường cong tác động, tiêu chuẩn áp dụng hoặc cấp bảo vệ IP.

Ứng dụng của cầu dao tự động Sunhouse SHE-B-C68N/1032

Sản phẩm có thể được cân nhắc sử dụng cho:

• Tủ điện phân phối trong nhà ở và căn hộ.
• Nhánh ổ cắm có tổng tải được tính toán phù hợp.
• Mạch cấp điện cho một số thiết bị công suất tương ứng.
• Hệ thống điện tại cửa hàng hoặc văn phòng nhỏ.
• Công trình dân dụng sử dụng nguồn điện một pha 220V/50Hz.
• Nhánh điện cần tách riêng để thuận tiện vận hành và bảo trì.

Không nên chọn MCB 32A chỉ dựa trên tổng công suất danh nghĩa của thiết bị. Khả năng chịu dòng của dây dẫn phải được xác định theo tiết diện, vật liệu, cách đi dây, nhiệt độ môi trường và hệ số tải.

Vì sao nên chọn cầu dao Sunhouse SHE-B-C68N/1032?

Phân biệt MCB với thiết bị chống dòng rò

Sunhouse SHE-B-C68N/1032 là MCB, có chức năng chính là bảo vệ quá tải và ngắn mạch. Sản phẩm không được công bố là RCCB hoặc RCBO, vì vậy không nên sử dụng thay thế thiết bị chống dòng rò.

Những mạch điện tại phòng tắm, khu vực ẩm ướt, bình nước nóng hoặc thiết bị có nguy cơ rò điện cần được xem xét bổ sung RCCB/RCBO phù hợp.

Lưu ý khi lựa chọn và lắp đặt

• Ngắt hoàn toàn nguồn điện trước khi thi công.
• Nên để thợ điện hoặc kỹ thuật viên có chuyên môn lắp đặt.
• Không mặc định MCB 32A phù hợp với mọi nhánh điện.
• Lựa chọn dây dẫn có khả năng chịu tải phù hợp với MCB.
• Đấu dây pha qua cực MCB theo sơ đồ kỹ thuật.
• Siết đầu nối đúng lực để hạn chế tiếp xúc lỏng và phát nhiệt.
• Lắp thiết bị trong tủ điện phù hợp, tránh nước và độ ẩm cao.
• Kiểm tra khả năng cắt ngắn mạch ghi trên thân sản phẩm.
• Không tự ý giữ tay gạt ở trạng thái đóng nếu MCB liên tục nhảy.
• Kiểm tra quá tải hoặc ngắn mạch trước khi đóng điện trở lại.
• Không sử dụng MCB này thay cho cầu dao chống dòng rò.
• Thay thiết bị nếu có dấu hiệu cháy xém, nứt vỏ hoặc đầu nối quá nhiệt.

Kết luận

Cầu dao tự động 1 cực 32A Sunhouse SHE-B-C68N/1032 là MCB nhỏ gọn, hỗ trợ bảo vệ hệ thống điện trước quá dòng, quá tải và ngắn mạch. Thiết bị có cấu hình 1P, điện áp định mức 220V/50Hz cùng bề rộng module 18mm, thuận tiện bố trí trong tủ điện dân dụng.

Để cầu dao hoạt động hiệu quả, người dùng cần lựa chọn dựa trên tải thực tế, tiết diện dây và khả năng cắt ngắn mạch. Việc lắp đặt nên do người có chuyên môn thực hiện và cần bổ sung RCCB hoặc RCBO nếu hệ thống yêu cầu bảo vệ dòng rò.
